溫度保險絲應用說明



在你設計應用或安裝溫度保險絲之前請閱讀本說明. 本說明的目的是為了降低由於應用中不正確地設計.安裝方法及為害的工作環境.而導至引起的溫度保險絲工作不正常的危險

功能

溫度保險絲是連接於電子電路上及可以感受到熱的位置(在任何不正常熱是容易被偵測到
的)在正常工作狀態它准許電流通過及真正過熱的情況發生時會使電路斷開(離開電路)

溫度保險絲只可供給電路一次使用並不可重覆使用

動作原理:當電流過頭情況時.它的溫度會上升隨後到達保險絲金屬之元素溶斷點.此時金屬之元素會向後形成兩個小圓點同時斷開

溫度保險絲之外殼材質具有於斷路衝擊時不致於產生火花危及人員

設計

溫度保險絲電氣之等級分為TH.TF.TM .於設計時須選擇適當應用(詳細可參照目錄之使用說明)

使用時須設計模型聯結應用.同時選擇適當溫度使用

於正常工作下溫度保險絲提前開路是因為有過熱之因素存在.故於設計時須避開可查覺存在之熱源同時依下列指示設計:

A 溫度保險絲可以聯接一冷卻物貫穿熱源.避開保險絲導線直接連接於熱源上

B 溫度保險絲設置地方不可鄰近熱源

C其設置或末端須試驗可能過熱之熱源.不致影響溫度保險絲過早開路或損壞

4. 在變壓器外殼或其他不具熱源之應用上.任何溫度須控制在導線上同時保險絲必須保持有
良好傳導之連接方式

5. 建議安裝保險絲之適當位置是使保險絲本體同導線之感熱維持不變

6. 當可預期之壓迫及振動部品對於設計應用上須熟慮不可設置於具劇烈振動位置

安裝

溫度保險絲可以以焊接.點焊.絞接方式連接

對於導線和暴露物件須至少有1.6mm之隔離.介於導線末端及金屬物之接地端至少必須有6.3mm距離

保險絲之金屬元素不可扭成捲曲狀

應用於垂直方向對於導線不可大於1.5磅拉力.應用於垂直方向推力不可大於0.4磅

施於引腳上之軸方向拉力及推力絕不可超過規定試驗拉力及推力之最大試驗值1.5磅及0.4磅

對於彎曲引腳之注意事項
A對於彎曲引腳時
請以工具操作以確保引腳之彎曲有弧度
B

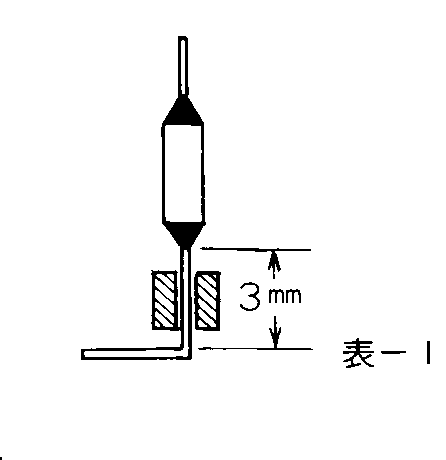

引腳不可距根部3mm外彎曲(見圖一)(表一)
C彎腳不可夾到外殼及封口樹脂
D不可剪斷剪傷引腳及破壞樹脂

封口樹脂及外殼不可被損傷.燒灼及過熱

借機械力量於連接及使用說明:
8.1 對於安裝後之重要性呈上圖顯示之狀況是極為重要的.
對於安裝後呈下圖顯示之狀況是錯誤不對的(見圖二)
8.2 對於加在保險絲上推力及拉力.須極力避免於最後製造連接
因太緊.歪曲或壓迫現象
8.3 對於連接方式須對兩腳預留夠長及夠柔軟之空間
8.4 須預防繫於保險絲上應有之樹脂及收縮之壓力.或使用中搬運及振動發生之壓迫.對於預留腳距彎曲富柔軟度是必要的

連接方式
9.1 a焊接方式對於距離樹脂本體散熱導線
須有10mm以上之距離(見圖三)
9.1 b對於焊接完成後請讓保險絲停留數秒.
直到周圍溫度冷卻再行彎曲以避免保險絲內金屬元素產生裂痕形成開路
9.1 c對於焊接時間距本體10mm於300℃焊接時溫度時間建議

額定動作溫度
(TF)

焊接時間
(秒)

102℃-105℃

1

115℃-125℃

2

125℃-150℃

2

1.d不可以使用強酸或含有鹵化物之助焊劑因化學物質之殘留會腐蝕導線

9.1 e對於焊接方式建議焊點儘可能遠離本體而且焊接時不可通上電流

2接合
當焊接製造時連接導線之直徑最少使用應至少有0.2mm.焊接時對於保險絲及焊點應保持有一部份不彎曲(對於保險絲本體到接點)焊點離本體須10mm以上距離

9.3對於連接之安全性須保有焊接時之最低標準不良接合為破壞導線表層以致損害保險絲.產生過熱缺失

10. 當製造一變壓器對於化學品如凡氯水.EPOXY.二甲苯等.於製造過程澆灌至變壓器上時須
不能損及保險絲.
